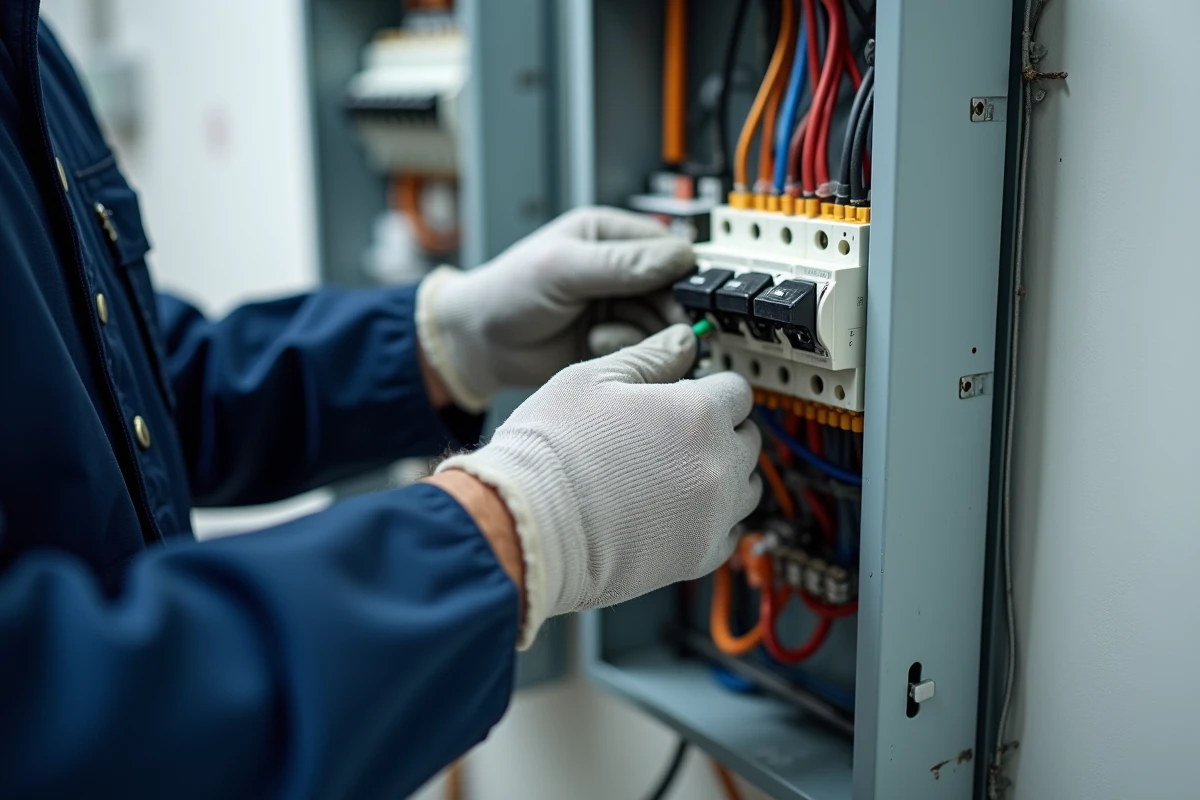

Le choix d’une borne de connexion électrique dans un tableau modulaire ne se résume pas à une question de praticité. C’est un arbitrage technique entre section admissible, type de conducteur et tenue mécanique du contact, trois paramètres que la norme NF C 15-100 encadre sans toujours les rendre lisibles pour l’installateur pressé.
Compatibilité borne et conducteur : la contrainte que le tableau modulaire ne pardonne pas
Une borne automatique ou à ressort n’accepte pas indifféremment un fil rigide H07V-U et un fil souple H07V-K. Nous observons encore régulièrement des raccordements de conducteurs multibrins dans des bornes conçues exclusivement pour du monobrin, avec à la clé un échauffement localisé et un risque de point chaud.
Lire également : Comment percer un miroir sans le casser ?
Les guides techniques récents (2025-2026) insistent sur cette compatibilité explicite : chaque borne doit être utilisée avec le type de conducteur prévu par le fabricant. Un fil souple inséré dans une borne à vis standard sans embout de câblage (ferrule) perd une partie de ses brins au serrage. Le contact électrique se dégrade, la résistance augmente, la température monte.
La solution est connue mais sous-appliquée : sertir systématiquement un embout sur tout conducteur multibrin avant raccordement. Les bornes automatiques type Wago série 221 acceptent nativement les deux types de conducteurs, mais uniquement dans les sections spécifiées sur le boîtier. Dépasser la section maximale ou mélanger des diamètres incompatibles dans un même bornier annule la garantie du contact.
A découvrir également : Étudier à Tours après un bac+2 sans quitter la région
Bornes automatiques dans le tableau électrique : cadre normatif et limites d’usage
Les bornes à connexion rapide se sont imposées dans le résidentiel pour leur gain de temps au câblage. Leur usage dans un coffret modulaire reste soumis à des conditions que les notices commerciales ne mettent pas toujours en avant.
Section et intensité admissible
Une borne automatique prévue pour du fil de section courante (jusqu’à quelques millimètres carrés) ne convient pas pour raccorder l’alimentation principale d’un tableau ou un départ vers un interrupteur différentiel de forte intensité. Pour ces liaisons, le bornier de répartition modulaire reste la solution normée, dimensionné selon le nombre de départs et l’intensité totale du tableau.
Nous recommandons de vérifier sur chaque borne la plage de section gravée ou imprimée, et de ne jamais forcer un conducteur dont le diamètre dépasse cette plage, même si l’insertion semble physiquement possible.
Tenue mécanique et vibrations
Un tableau modulaire subit des micro-vibrations liées au passage du courant et aux manœuvres des disjoncteurs. Les bornes à vis nécessitent un resserrage périodique, signalé par des grésillements ou des échauffements détectables au toucher (tableau hors tension). Les bornes à ressort, elles, maintiennent une pression constante sur le conducteur, ce qui réduit ce risque sur la durée.
Séparation puissance et commande : organiser le câblage pour éviter les perturbations
Les tableaux modulaires modernes intègrent de plus en plus de modules de commande ou de communication (domotique, contacteurs, télérupteurs). Mélanger les circuits de puissance et les circuits de commande sur les mêmes borniers ou dans les mêmes goulottes crée des interférences et complique la maintenance.

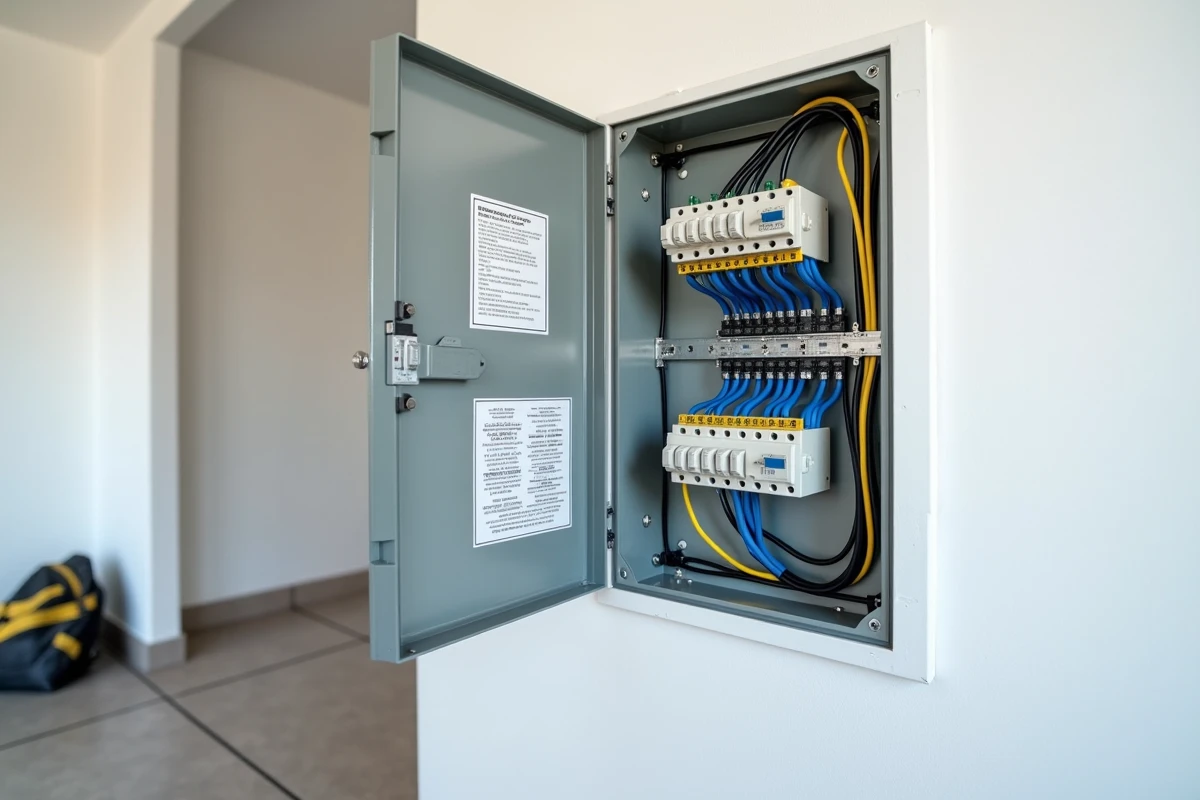

La bonne pratique consiste à dédier un rail DIN aux borniers de puissance (phase, neutre, terre) et un second rail aux borniers de commande basse tension. Cette séparation physique :
- Réduit les couplages électromagnétiques entre circuits de puissance et signaux faibles, préservant la fiabilité des modules domotiques
- Facilite le repérage visuel lors d’une intervention ultérieure, chaque type de circuit étant regroupé sur son propre rail
- Permet d’ajouter un départ sans recâbler l’ensemble du tableau, en insérant un bornier supplémentaire sur le rail concerné
Sur un tableau domotique complet, l’usage de borniers dédiés à la TBT (très basse tension) sur un rail séparé évite les erreurs de raccordement entre circuits de natures différentes. Le surcoût en rails et en borniers est marginal comparé au temps gagné en dépannage.
Bornier de répartition modulaire : critères de dimensionnement pour le tableau électrique
Le bornier de répartition (ou répartiteur modulaire) distribue phase, neutre et terre aux rangées de disjoncteurs. Son dimensionnement repose sur deux paramètres liés : le nombre de départs à alimenter et la section du conducteur d’arrivée.
Un bornier sous-dimensionné crée un goulot d’étranglement thermique. Un bornier surdimensionné gaspille de la place sur le rail DIN, ressource limitée dans un coffret résidentiel standard.
- Compter le nombre total de départs (disjoncteurs, interrupteurs différentiels) raccordés au bornier, y compris les départs prévus pour une extension future
- Vérifier que la section d’entrée du bornier correspond à la section du câble d’alimentation générale du tableau
- Privilégier les borniers à connexion par vis avec cage pour les sections élevées, et les borniers à ressort pour les sections courantes si le fabricant les homologue pour cet usage
- Prévoir un bornier de terre avec suffisamment de bornes pour raccorder chaque circuit individuellement, sans doubler les fils sous une même vis
Doubler deux conducteurs sous une même borne de terre reste une erreur fréquente qui compromet la continuité du circuit de protection en cas de déconnexion d’un fil.

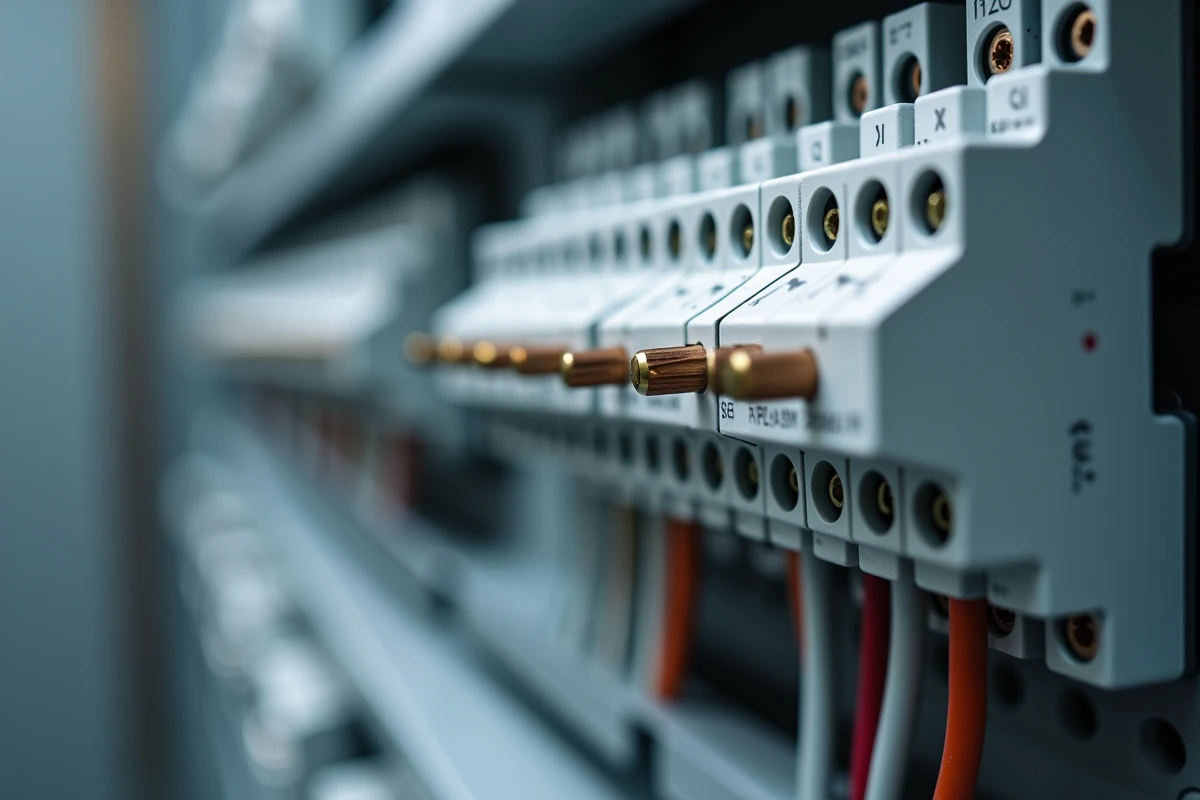

Embouts de câblage et accessoires de raccordement : détails qui changent la fiabilité
L’embout de câblage serti sur un conducteur souple transforme un contact aléatoire en contact fiable. Les cordons de connexion pré-équipés d’embouts, comme les modèles en H07V-K disponibles chez plusieurs fabricants, simplifient le repiquage entre rangées ou entre interrupteur différentiel et rangée de disjoncteurs.
Pour les liaisons entre rangées, les cordons de connexion avec embout serti éliminent le risque de brins échappés au niveau du bornier. La longueur du cordon doit être adaptée à la disposition du coffret : trop court, il contraint le passage et tire sur la borne ; trop long, il encombre la goulotte et gêne la fermeture du capot.
Le peigne vertical, souvent oublié au profit du peigne horizontal, assure la liaison entre l’interrupteur différentiel et les disjoncteurs d’une même rangée. Il remplace avantageusement les ponts filaires bricolés qui ajoutent des points de connexion (et donc des points de défaillance potentiels) dans le tableau.
Un tableau bien câblé se reconnaît à la lisibilité de ses connexions. Chaque borne accessible, chaque conducteur identifiable, chaque circuit repérable sans hésitation : c’est cette rigueur au raccordement qui garantit la sécurité de l’installation sur la durée, bien au-delà du choix d’un modèle de borne plutôt qu’un autre.
